【產品概述】

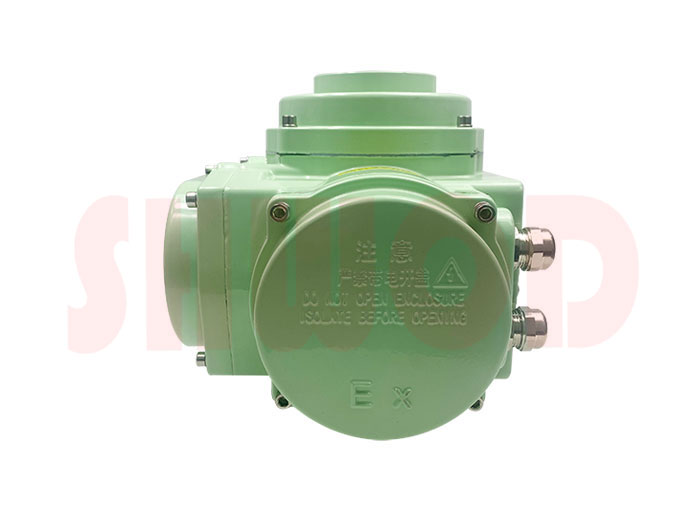

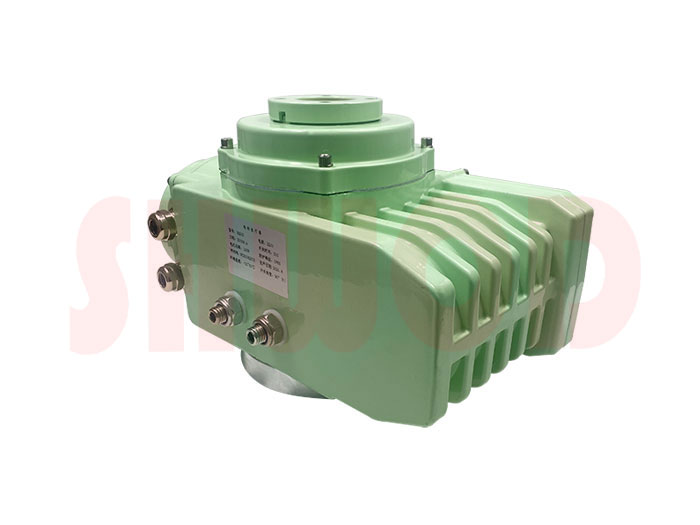

       本公司生產的SQ系列精小型電動執行器具有結構緊湊，體積小巧，輸岀力矩大的特點，適合各種0-90度開度范圍內的閥門的自動化改造和使用。本系列電動執行器的機械結構簡單，動作可靠，同時有電子限位和機械限位兩級行程限位保護，保護負載不受損壞。

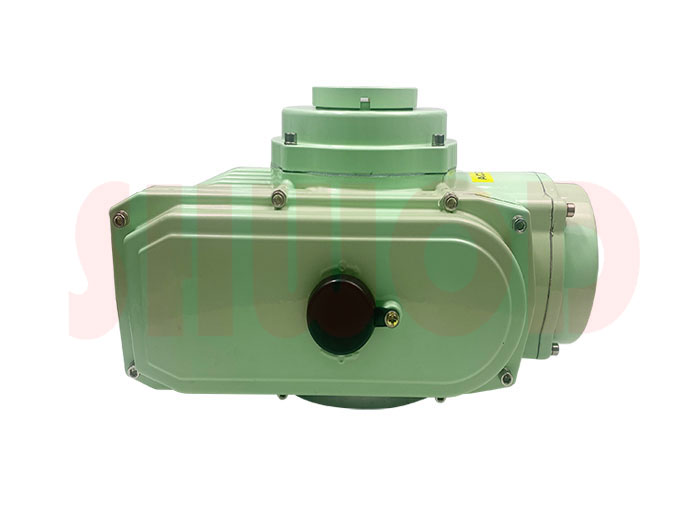

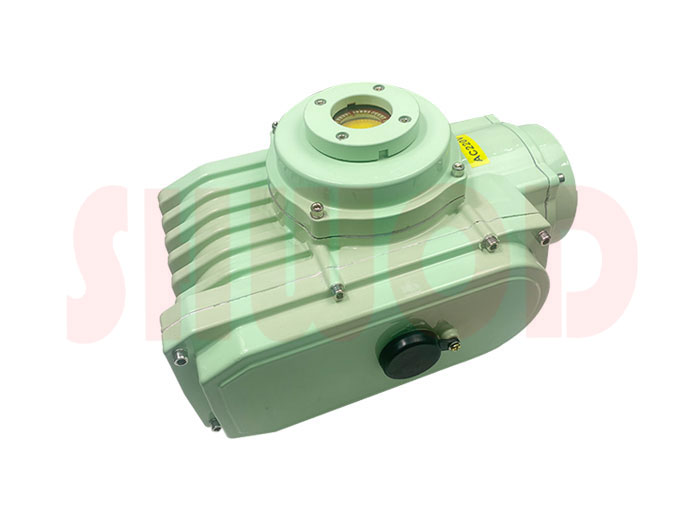

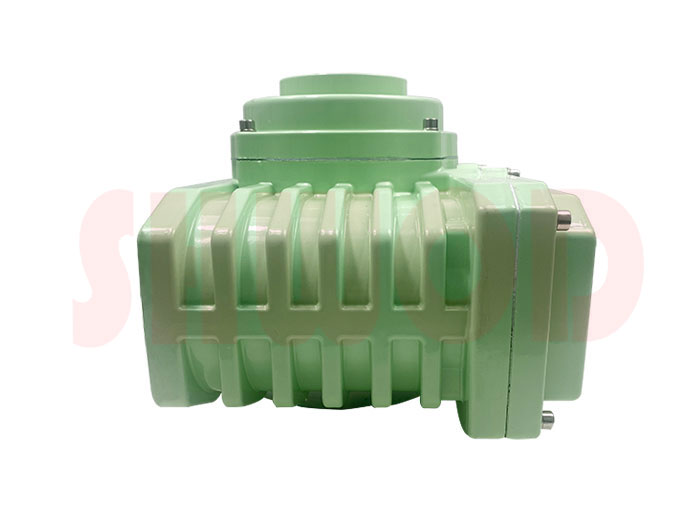

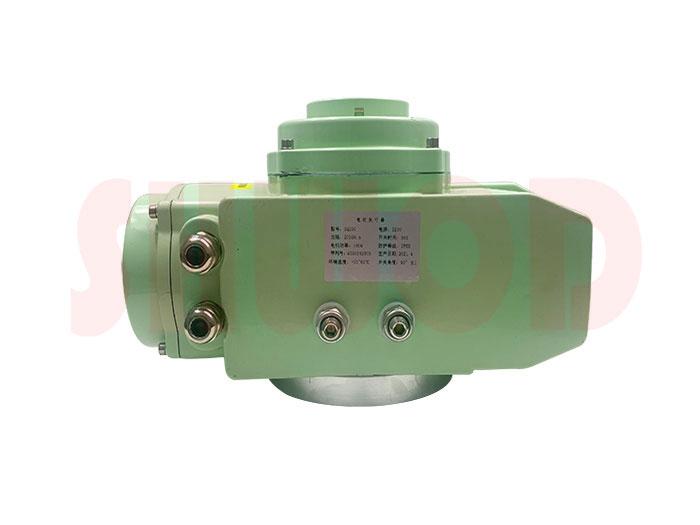

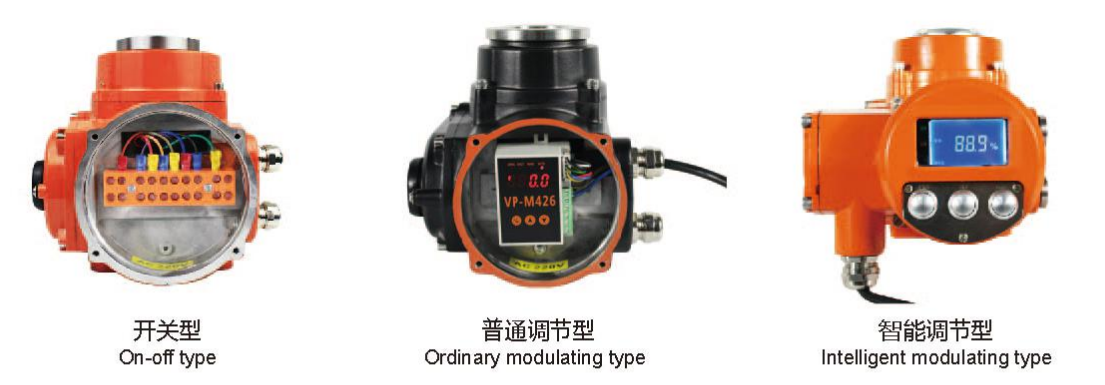

       SQ系列產品的電氣部分有開關型、普通調節型(加調節模塊)和智能調節型三種。開關型具有現場接線方便，調試簡單的特點，適合對閥門只有開和關兩位控制要求的客戶使用。智能型調節型具有現場、遠程兩種操作方式，有液晶屏顯示，多種參數可供選擇，有4-20mA電流或 0-10V電壓的控制型號接收和開度信號反饋，功能強大。SQ全系列產品機械結構均有手動模式，方便客戶安裝閥門和調試機器。

【應用現場】

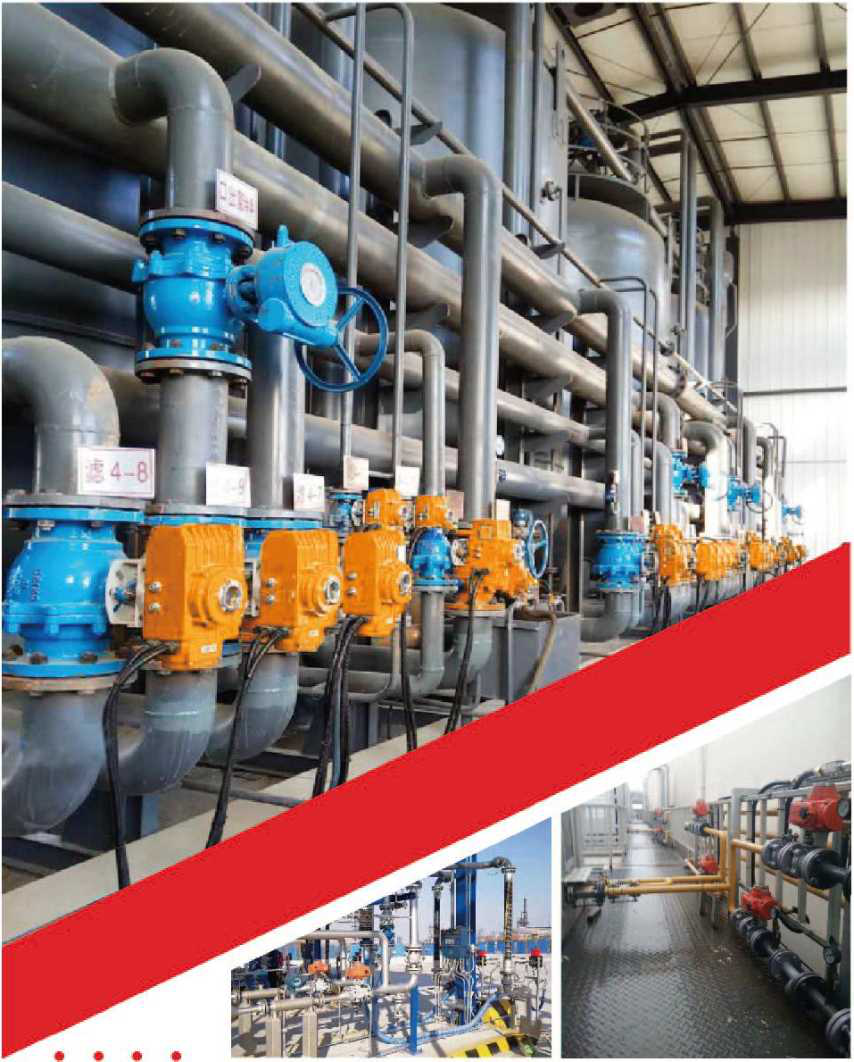

SQ系列電動執行器在石油、化工、電力、冶金、水處理等領域的現場應用。

【防爆性能】

       SQ系列防爆產品的隔爆結構符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第一部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備 第二部分：隔爆型"d"》的有關規定，并采用整機隔爆結構。產品各防爆部件組成的防爆外殼可以承受爆炸性氣體混合性物在殼內爆炸所產生的爆炸壓力，并可以阻止殼內的爆炸向殼外周圍的爆炸性氣體環境傳播。

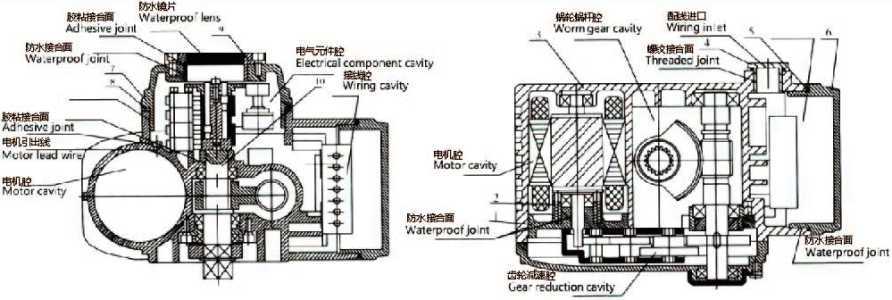

【結構和材質】





序號	名稱	數量	材料	序號	名稱	數量	材料
1	電機蓋	1	ADC12	6	接線腔蓋	1	ADC12
2	電機轉子軸	1	40Cr	7	電裝蓋	2	ADC12
3	箱體	1	ADC12	8	O型密封圈	1	丁氫象膠
4	防爆接頭	2	黃銅鍍鎳	9	隔爆鏡片	2
5	O型密封圈	1	丁氫象膠	10	渦輪軸	1	40Cr鍍鎳

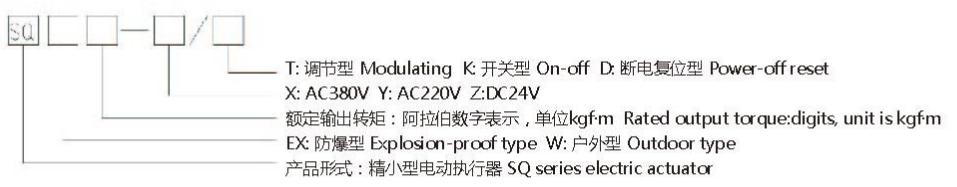

【型號表示方式】

       型號示例：


       1、SQEX20-X/T

精小型電動執行器，整機防爆型，額定輸岀轉矩為200N?M(20kgf?m)，電壓為AC380V。調節型，控制方式為4~20mA模擬量輸入和遠程開關量控制，并有4-20mA模擬量反饋和無源開關量反饋。


       2、SQEX10-Y/K

       精小型電動執行器，整機防爆型，額定輸岀轉矩為100N?M(10kgf?m)，電壓為AC220V。開關型，控制方式為外部繼電器控制，并有無源開關量反饋和有源220V開關量反饋。


       3、SQW05-Z/D

       精小型電動執行器，普通戶外型，額定輸岀轉矩為50N?M(5kgf?m)，電壓為DC24V。斷電復位型，控制方式為配電柜控制，根據客戶需求定制斷電后關閉、打開閥門。

【產品配置】

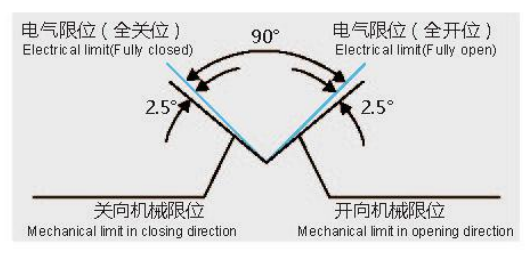

電氣和機械限位功能   電氣行程限位功能： 當執行器帶動閥門達到閥門全開、全關極限位置或者設定的中間位置時，內置的電氣限位開關將會切斷電路而保護閥門。 輸岀軸機械限位功能： 當電氣行程限位功能失效時，執行器輸出軸將會被機械限位裝置鎖住，從而保護閥門免受損害。 圖示為電氣限位與機械限位之間的位置關系

加熱除濕功能（可選）


       SQ系列執行器電氣腔可配置電子加熱元件，用于晝夜溫差較大且比較潮濕的場所使用，防止因凝露而造成電氣元件受損，加熱器為連續工作制，所以為帶電狀態，即使執行器不運行時也為帶電。



【執行器選型】

【電氣接線圖】

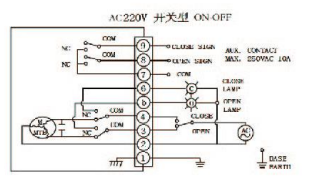

AC220V開關型接線圖 功能：通過開關電路實現開啟、關閉操作，輸岀一組有源AC220V反饋和一組無源開關量反饋。	AC380V開關型接線圖 功能：通過外部繼電器換相實現開啟、關閉操作，輸岀一組無源開關量反饋。

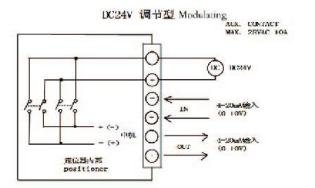

DC24V開關型接線圖 功能：通過切換外部電源的正負極，實現開啟、關閉操作，輸岀一組有源DC24V反饋和一組無源開關量反饋。	DC24V普通調節型接線圖 功能:通過模塊控制標定開啟和關閉行程，控制信號為外部有源4-20mA (0-10V)，輸岀為有源4-20mA (0-10V)反饋。

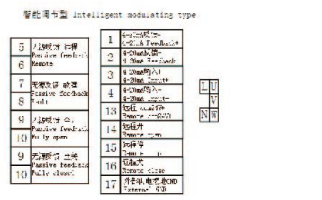

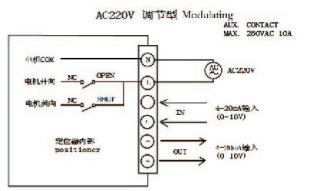

AC220V普通調節型接線圖 功能：通過模塊控制標定開啟和關閉行程，控制信號為外部有源4-20mA(0-10V)，輸岀為有源4-20mA( 0-10V)反饋。	AC220V/380V智能調節型接線圖 功能：通過遠程無源開關觸點實現開啟、關閉操作，也可使用模擬量4-20mA實現比例控制開啟、關閉操作。輸出為兩組無源開關量反饋4-20mA模擬量電流信號。



       【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的SQ精小型電動執行器產品，歡迎前來咨詢報價。
