普通精小型電動執行器
來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1484
驅動能源: 電動執行器
型號: SQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
【產品概述】

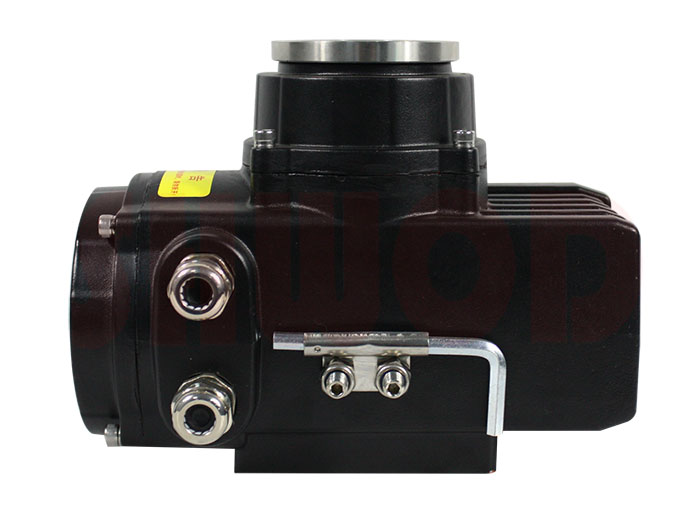

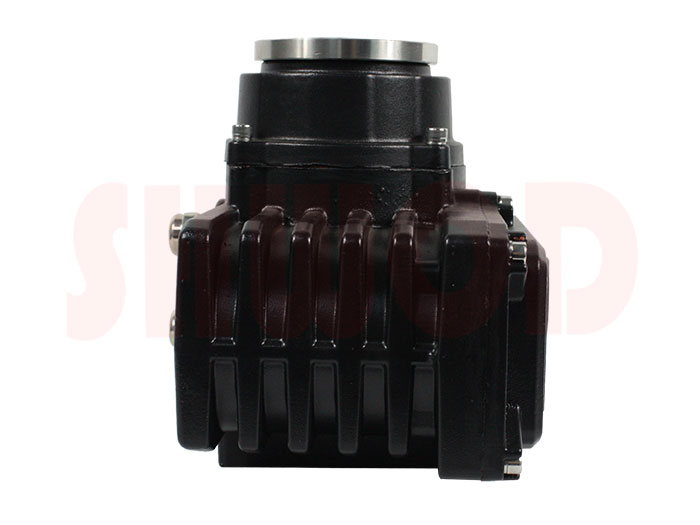

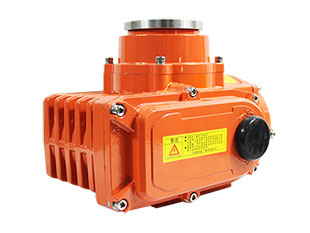

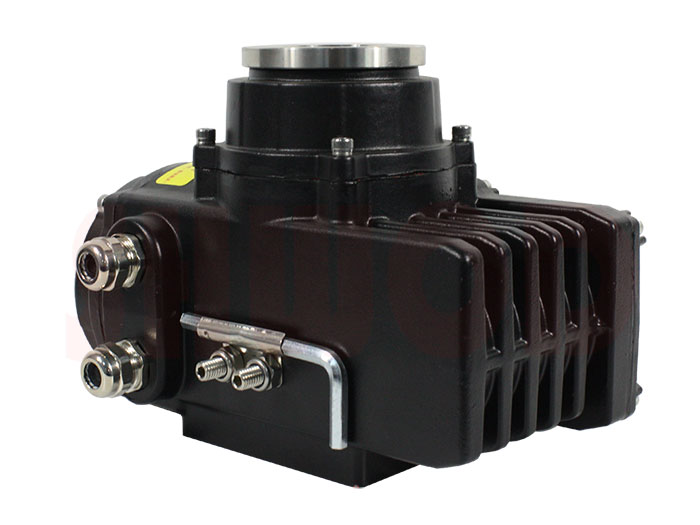

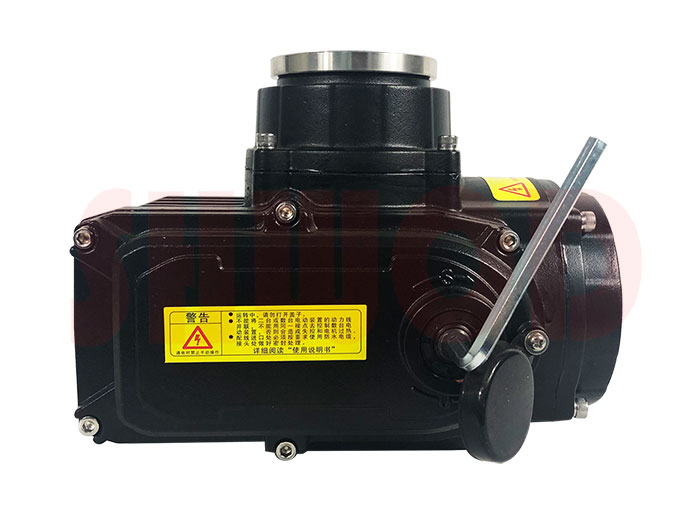

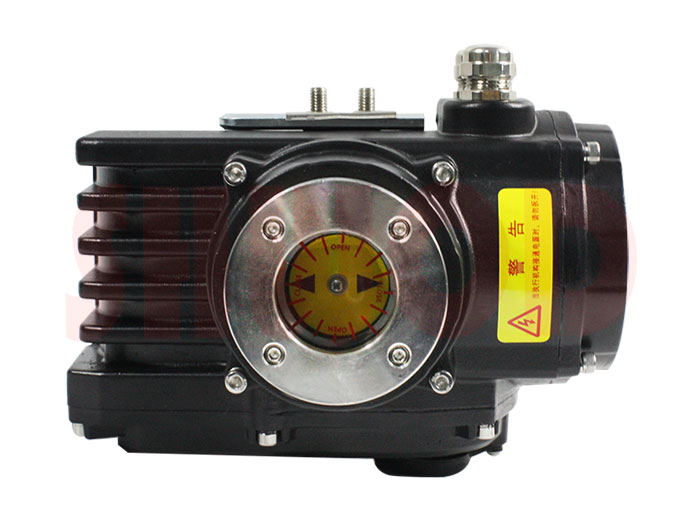

本公司生產的SQ系列精小型電動執行器具有結構緊湊，體積小巧，輸岀力矩大的特點，適合各種0-90度開度范圍內的閥門的自動化改造和使用。本系列執行器的機械結構簡單，動作可靠，同時有電子限位和機械限位兩級行程限位保護，保護負載不受損壞。
SQ系列產品的電氣部分有開關型、普通調節型(加調節模塊)和智能調節型三種。開關型具有現場接線方便，調試簡單的特點，適合對閥門只有開和關兩位控制要求的客戶使用。智能型調節型具有現場、遠程兩種操作方式，有液晶屏顯示，多種參數可供選擇，有4-20mA電流或 0-10V電壓的控制型號接收和開度信號反饋，功能強大。SQ全系列產品機械結構均有手動模式，方便客戶安裝閥門和調試機器。
【應用現場】
SQ系列電動執行器在石油、化工、電力、冶金、水處理等領域的現場應用。
【結構和材質】
| 序號 | 名稱 | 數量 | 材料 | 序號 | 名稱 | 數量 | 材料 |
| 1 | 電機蓋 | 1 | ADC12 | 6 | 接線腔蓋 | 1 | ADC12 |
| 2 | 電機轉子軸 | 1 | 40Cr | 7 | 電裝蓋 | 2 | ADC12 |
| 3 | 箱體 | 1 | ADC12 | 8 | O型密封圈 | 1 | 丁氫象膠 |
| 4 | 防爆接頭 | 2 | 黃銅鍍鎳 | 9 | 隔爆鏡片 | 2 | |
| 5 | O型密封圈 | 1 | 丁氫象膠 | 10 | 渦輪軸 | 1 | 40Cr鍍鎳 |
【型號表示方式】
【產品配置】
|
電氣和機械限位功能
電氣行程限位功能：
當執行器帶動閥門達到閥門全開、全關極限位置或者設定的中間位置時，內置的電氣限位開關將會切斷電路而保護閥門。
輸岀軸機械限位功能：
當電氣行程限位功能失效時，執行器輸出軸將會被機械限位裝置鎖住，從而保護閥門免受損害。
圖示為電氣限位與機械限位之間的位置關系
|
 |
| 執行器型號 | 額定扭矩(N.M) | 軟密封蝶閥 | 軟密封球閥 | 硬密封蝶閥 | 硬密封球閥 | 通風蝶閥 |
| SQ-05 | 05 | DN15~65 | DN15~32 | DN40~50 | DN15~25 | DN50~150 |
| SQ-10 | 10 | DN80~100 | DN32~40 | DN65~100 | DN32~40 | DN200~300 |
| SQ-15 | 15 | DN125 | DN50 | DN125 | DN40~50 | DN350 |
| SQ-20 | 20 | DN150~200 | DN65~80 | DN125 | DN50~65 | DN400~500 |
| SQ-40 | 40 | DN200 | DN80~100 | DN150 | DN65 | DN600 |
| SQ-60 | 60 | DN200~250 | DN100~1250 | DN200 | DN80~100 | DN700 |
| SQ-100 | 100 | DN300 | DN150 | DN250 | DN125 | DN800~900 |
| SQ-200 | 200 | DN400 | DN200 | DN350 | DN150 | N1000~1200 |
 |
 |
|
AC220V開關型接線圖
功能：通過開關電路實現開啟、關閉操作，輸岀一組有源AC220V反饋和一組無源開關量反饋。
|
AC380V開關型接線圖
功能：通過外部繼電器換相實現開啟、關閉操作，輸岀一組無源開關量反饋。
|
 |
 |
|
DC24V開關型接線圖
功能：通過切換外部電源的正負極，實現開啟、關閉操作，輸岀一組有源DC24V反饋和一組無源開關量反饋。
|
DC24V普通調節型接線圖
功能:通過模塊控制標定開啟和關閉行程，控制信號為外部有源4-20mA (0-10V)，輸岀為有源4-20mA (0-10V)反饋。
|
 |
 |
|
AC220V普通調節型接線圖
功能：通過模塊控制標定開啟和關閉行程，控制信號為外部有源4-20mA(0-10V)，輸岀為有源4-20mA( 0-10V)反饋。
|
AC220V/380V智能調節型接線圖
功能：通過遠程無源開關觸點實現開啟、關閉操作，也可使用模擬量4-20mA實現比例控制開啟、關閉操作。輸出為兩組無源開關量反饋4-20mA模擬量電流信號。
|
【型號參數】
 |
性能特點：
•小型輕便，容易拆裝及維修，亦可在任意位置安裝
•結構簡單、緊湊，90°回轉啟閉迅速 •操作扭矩小，省力輕巧
•流量特性趨于直線，調節性能好
•多種控制信號，開關控制
•比例(調節型)控制：0-10VDC或4-20mA
•反饋輸岀可選4-20mA、輔助開關及反饋電位器(0-1K) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
選裝功能：
•長時間潛水工作，防護等級達到IP68；整機隔爆，防爆等級達到ExdllCT4
•斷電復位功能，包括復位開、復位關、無復位三種，岀廠設置可選 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
技術參數:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SQ10/15系列
 |
性能特點：
•小型輕便，容易拆裝及維修，亦可在任意位置安裝
•結構簡單、緊湊，90°回轉啟閉迅速 •操作扭矩小，省力輕巧
•流量特性趨于直線，調節性能好
•多種控制信號，開關控制
•比例(調節型)控制：0-10VDC或4-20mA •反饋輸岀可選4-20mA、輔助開關及反饋電位器(0-1K) |
|||||||||||||||
 |
選裝功能：
•長時間潛水工作，防護等級達到IP68；整機隔爆，防爆等級達到ExdllCT4 •斷電復位功能，包括復位開、復位關、無復位三種，岀廠設置可選 |
|||||||||||||||
 |
技術參數：
| |||||||||||||||
