電動絲扣球閥

來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：2886

品牌：上海沃電
驅動能源: 電動執行器
型號: Q911F
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備

聯系客服 13917586261

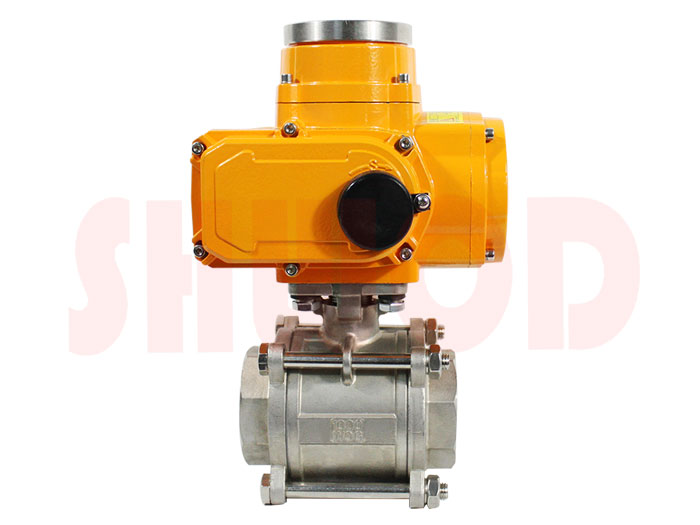

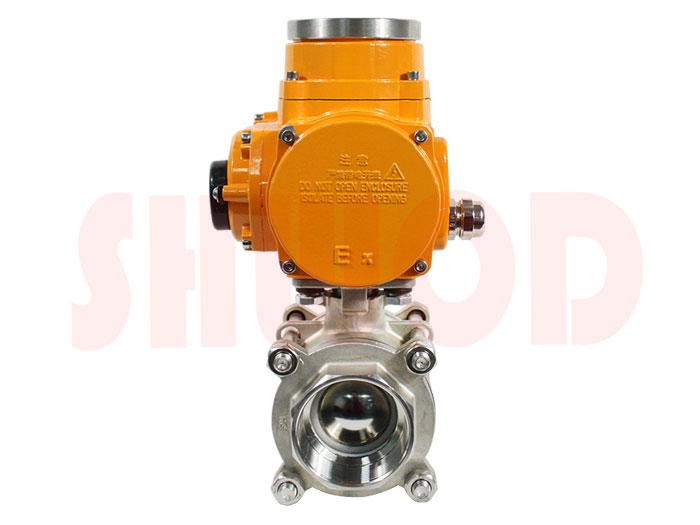

電動絲扣球閥產品詳情

【產品概述】

電動絲扣球閥采用一體化結構，與SQ電動執行機構相配，輸入(4-20mADC,0-10VDC或1 -5V)信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。目前該電動球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備，電力等行業的工業自動化控制系統中。

【性能特點】

電動絲扣球閥及對焊連接球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕松、閥桿采用有倒密封的下裝式結構，閥腔異常升溫時，閥桿才不會被沖擊。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。

【設計特點】

1、功能強，體積小，輕便宜人，結構緊湊，結構簡單。

2、性能可靠，強度高，應用廣泛，經濟適用。

3、流通性好，啟閉力矩小，運動穩定，安裝方便。

4、開啟靈活，工作穩定，操作方便，省力節能。

【產品參數】

公稱通徑DN(mm)		DN50~ DN500
公稱壓力		PN1.6/2.5/6.4MPa
連接方式		內螺紋連接				對焊連接
零件名稱	閥體、閥蓋	WCB	CF8(304)	CF8(316)	WCB		CF8(304)	CF8(316)
	球體、閥桿	2Cr13	304	316	2Cr13		304	316
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	硝酸等腐蝕性介質	水、蒸汽、油品等	硝酸等腐蝕性介質		硝酸等腐蝕性介質
	適用溫度	-29℃~18℃(增強聚四氟乙烯)、-29℃~300℃(對位聚苯)

【外形尺寸】

規格		配置	H	L
mm	in	配置	H	L
DN20	3/4”	SQ-05	196	85
DN25	1”		200	90
DN32	1 1/4”		210	112
DN40	1 1/2”	SQ-10	231	120
DN50	2”	SQ-10	252	145
DN65	2 1/2”	SQ-20	261	170
DN80	3”	SQ-20	332	200
DN100	4”	SQ-60	387	263

【免支架型外形尺寸】

規格		配置	H	L
mm	in	配置	H	L
DN20	3/4”	SQ-05	184	85
DN25	1”		193	90
DN32	1 1/4”		198	112
DN40	1 1/2”	SQ-10	206	120
DN50	2”	SQ-10	234	145
DN65	2 1/2”	SQ-20	256	170
DN80	3”	SQ-20	304	200

【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電動絲扣球閥產品，歡迎前來咨詢報價。

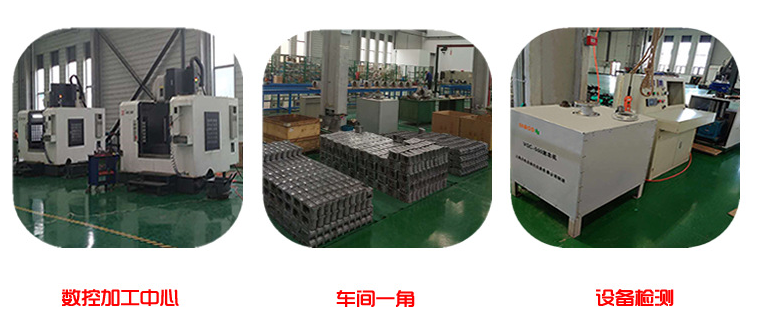

【生產環境】
