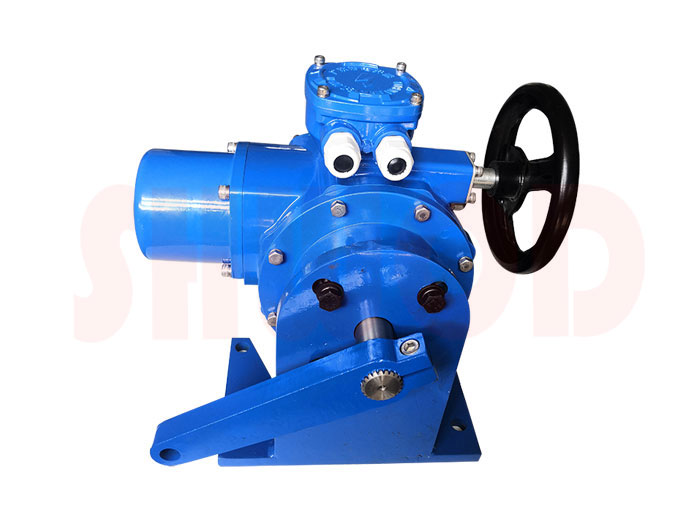

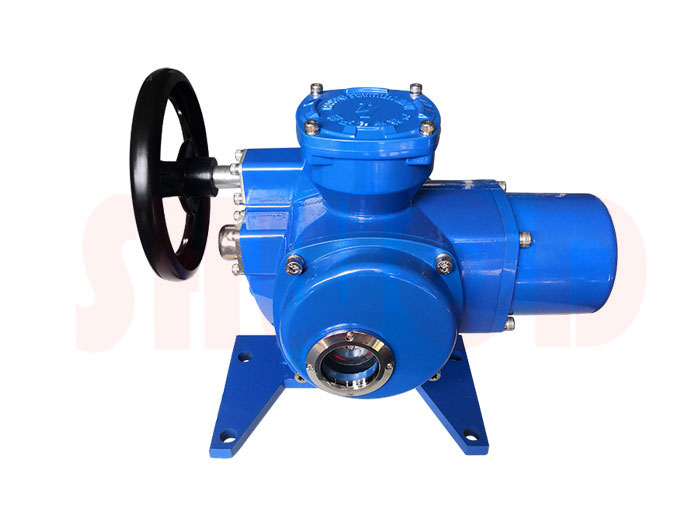

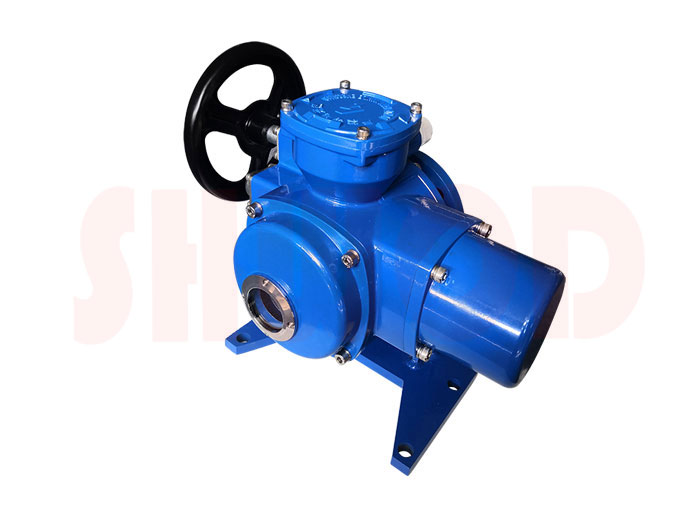

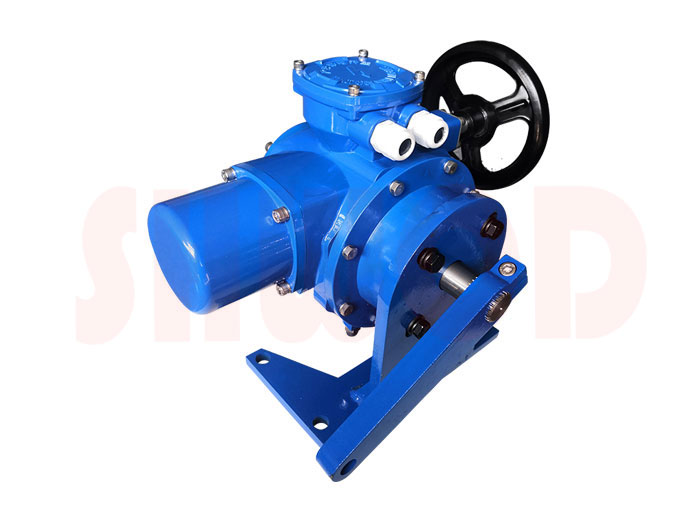

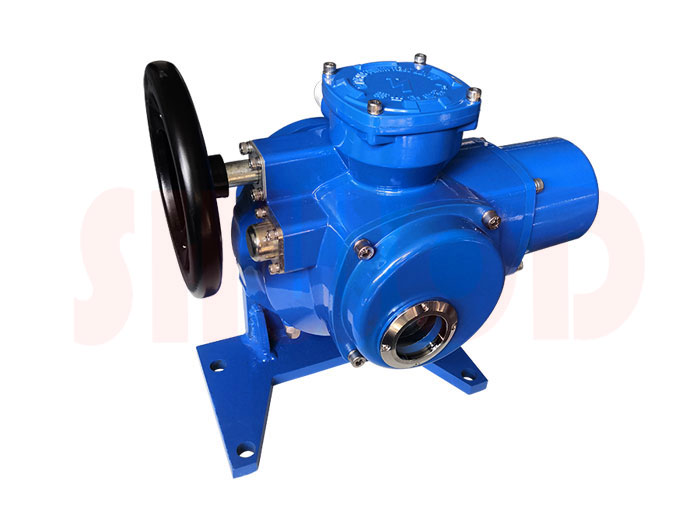

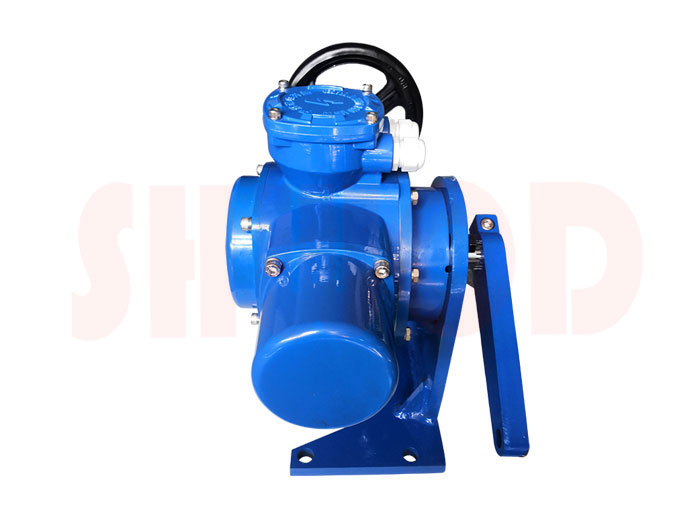

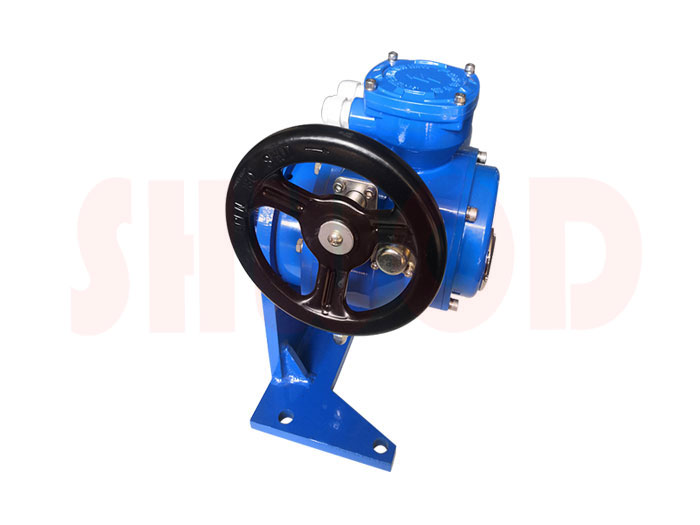

帶底座角行程電動執行器

來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1340

品牌：上海沃電
驅動能源: 電動執行器
型號: Q型
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備

聯系客服 13917586261

【產品概述】

帶底座角行程電動執行器我們又稱之為帶底座部分回轉閥門電動執行裝置，適用于蝶閥、球閥、旋塞閥、風門等做 90°回轉的電動閥門，用于對電動閥門的開啟、關閉或調節。作為穩定可靠的角行程電動執行器，可適用于不同控制系統，不同工作環境的需求。傳動機構一體化的設計，使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計，無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。

帶底座角行程電動執行器的整機性能符合 GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。隔爆型性能符合 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》，GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》及 GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

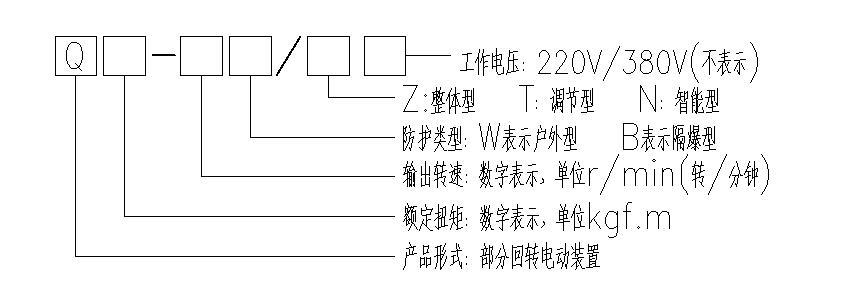

【型號表示方式】

型號示例：

Q10-1B/N：表示為隔爆智能開關型部分回轉電動裝置，額定輸出轉矩為 100N.m（10kgf·m），輸出軸轉速為 1r/min，額定電壓 380V。

【技術參數】

供電電源： 額定電壓：三相 AC380V（特殊訂貨單相 220V、三相 440V、660V 等）

額定頻率：50HZ（特殊 60HZ）

防護等級：IP65/67(特殊訂貨 IP68)；

絕緣等級：F 級

環境溫度：-20～+60℃（特殊訂貨-40～+70℃）；

相對濕度：≤95%（+25℃時）；

工作制：短時 10 分鐘(特殊訂貨 15-30 分鐘)；

防爆標志：ExdⅡBT4 適用于環境為ⅡA、ⅡB 級 T1-T4 組的爆炸性氣體環境；

工作環境：普通型用于無易燃易爆和強腐蝕介質的場所；

防腐涂裝：高溫烤漆。

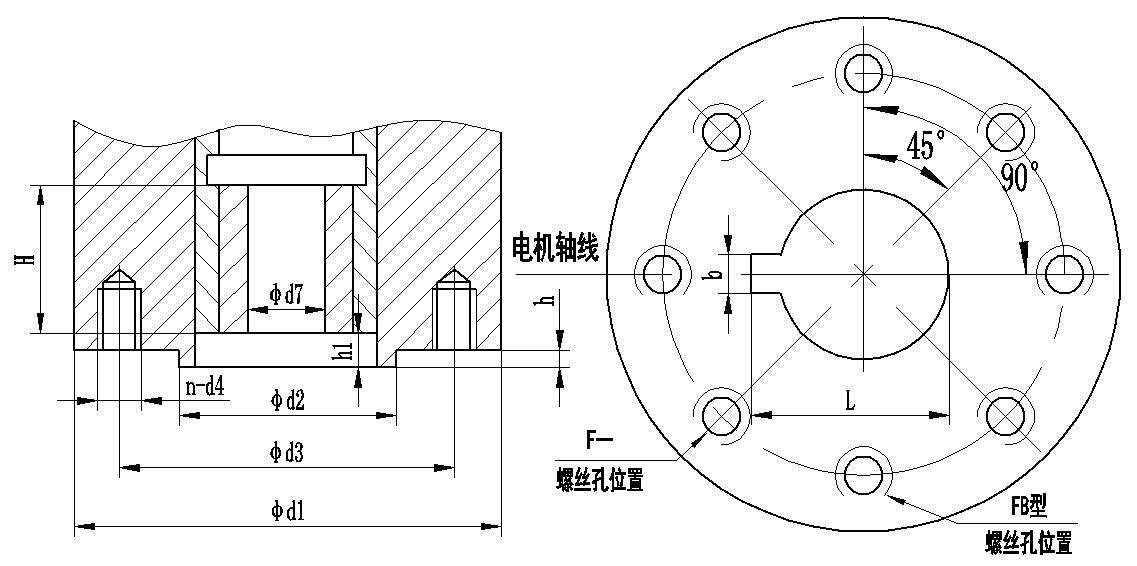

【連接尺寸】

執行標準 GB/T12223-2005
電裝型號	法蘭號		d1	d2(f8)	d3	n-d4	d7		H	h	h1	b
電裝型號	法蘭號		d1	d2(f8)	d3	n-d4	預留	上限	H	h	h1	b
Q05 Q10 Q15		FB1	77		57	4-M6	12.7	15.9	33			3/5
		FB2	92		70	4-M8	19		33			5
	F05		65	35	50	4-M6	8	19	33	3	2
	F07		90	55	70	4-M8	8	19	33	3	2
Q20 Q30 Q40		FB3	115		89	4-M12	22.2		42			5
	F07		90	55	70	4-M8	8	19	33	3	2
	F10		125	70	102	4-M10	12	28	42	3	2
Q60 Q120		FB3	115		89	4-M12	22.2/28.6		80			5/8
		FB4	140		108	4-M12	31.7		50
	F10		125	70	102	4-M10	15	38	50	3	2
	F12		150	85	125	4-M12	15	38	50	3	2
Q180		FB5	197		159	4-M16	33.3/38.2		60			10
Q180	F14		175	100	140	4-M16	20	38	60	3	3
Q300		FB5	197		159	4-M16	41.3		80			10
Q500	F16		210	130	165	4-M20	20	55	80	3	3

注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

【產品參數】

型號規 格	輸出扭矩 N/m	輸出轉速 r/min	上限閥桿直徑 mm	手動速比	電機功率 W	額定電流 A	參考重量 Kg
型號規 格	輸出扭矩 N/m	輸出轉速 r/min	上限閥桿直徑 mm	手動速比	電機功率 W	額定電流 A	參考重量 Kg
Q05	50	1	19	60	45	0.16	8.5
Q10	100	1	19	60	60	0.18	8.6
Q15	150	1	19	60	75	0.22	8.7
Q20	200	1	28	90	90	0.26	12.7
Q30	300	1	28	90	120	0.32	12.7
Q40	400	1	28	90	150	0.37	13
Q60	600	1	38	87	180	0.72	21
Q120	1200	1	38	87	250	1.0	21
Q180	1800	1	38	87	370	1.6	23
Q300	3000	0.5	55	348	370	1.6	35
Q500	5000	0.5	55	348	550	2.5	35

注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

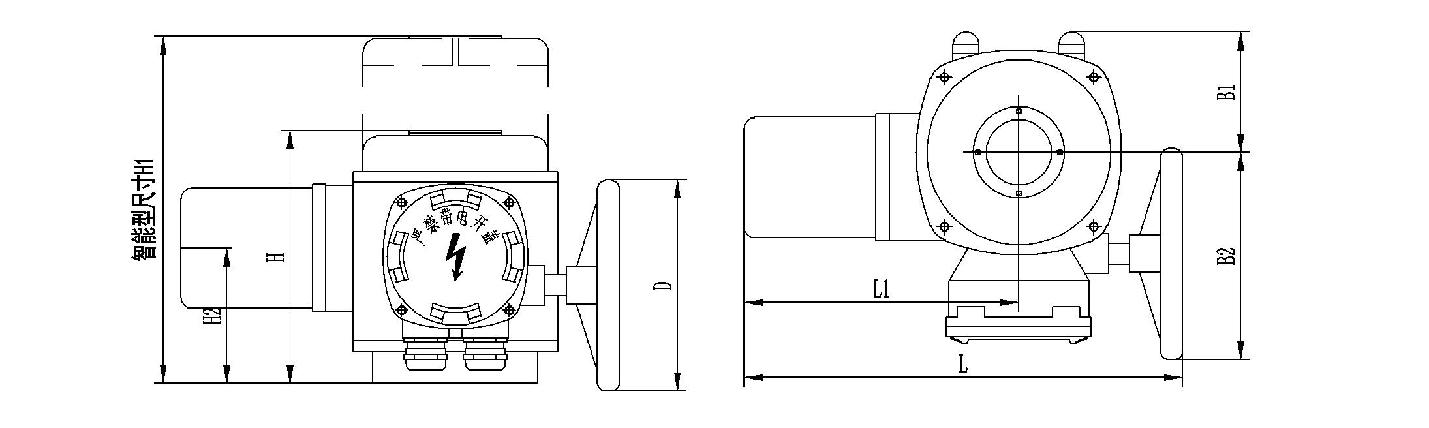

【外形尺寸】

尺寸型號	B1	B2	H	H1	H2	L	L1	D
Q05/15	68	114	156	270	73	250	157	140
Q20/40	91	157	191	273	103	332	208	160
Q60/180	143	203	227	309	126	424	232	250
Q300/500	143	203	291	373	190	424	232	250

【安裝拆卸】

允許閥門電動裝置任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和手動操作。

【接線注意事項】

用手輪將閥門開啟至 50%開度處，按下開發或關閥鍵，檢查閥門的旋向是否與按鍵對應，如果不一致立即按停止按鈕。切斷三相電源，調換三相電源中的任意兩相。

【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的帶底座角行程電動執行器產品，歡迎前來咨詢報價。
