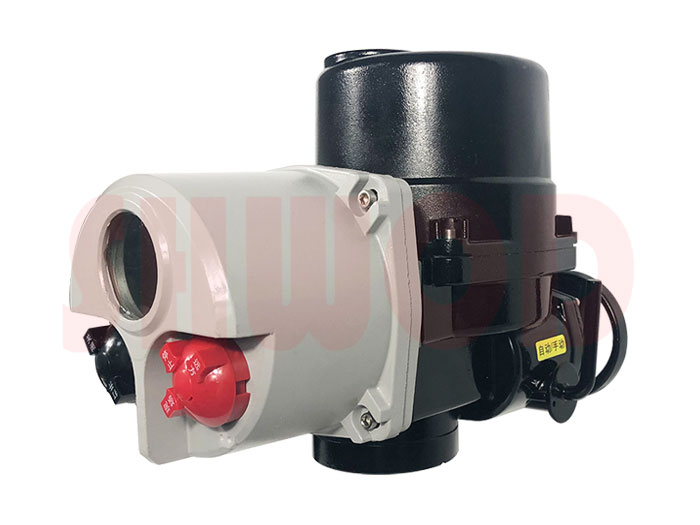

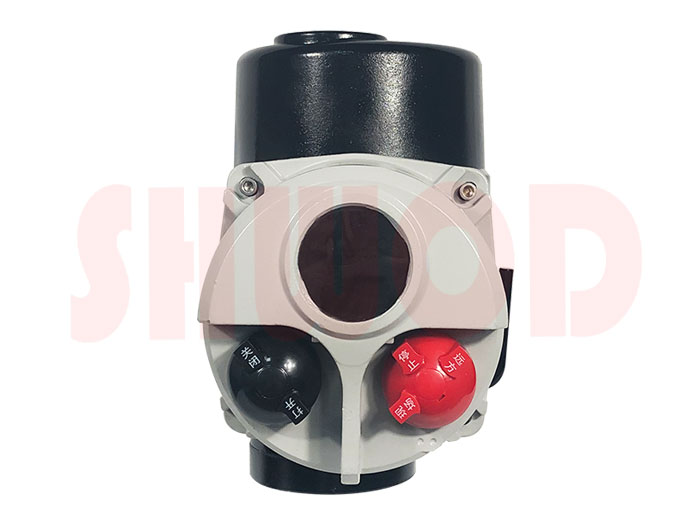

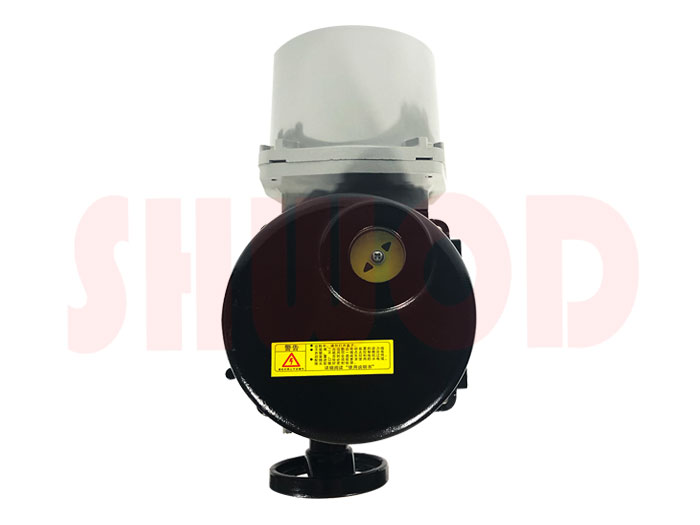

角行程電動執行器（不帶閥門）
來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1275
品牌：上海沃電
驅動能源: 電動執行器
型號: HQ/HQM系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電動執行器
型號: HQ/HQM系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
角行程電動執行器作為自控系統中一種重要的現場控制設備，采用直聯式機構，能夠很方便地與旋轉型閥門（諸如電動蝶閥、液動球閥、旋塞閥）及風門擋板等配套，其輸出角位移為0°~90°、0°~110°、0°?240°或其它轉角，可廣泛用于電站、冶金、石油、化工、水利、機 械、輕工、消防和環保等工業部門。HQ/HQM系列電動執行器設計簡潔、結構緊湊，全系列涵蓋11個品種規格，能在輸出扭矩 100N.m~3000N.m范圍內提供相對合理的解決方案。
本系列電動執行器為智能型，可根據用戶要求增加選件即附加各種功能配置，滿足各種工業過程控制的要求。經磷化、涂層處理的標準型外殼及箱體可適應腐蝕性的工作環境，以選件形式提供的、具有防爆耐壓結構的防爆型產品可使用于IIA、 IIB級T1-T4級爆炸性混合物的1、2區場所等危險作業環境。
【應用現場】
HQ系列電動執行器在石油、化工、電力、冶金、水處理等領域的現場應用。
HQ/HQM系列電動執行器是我司新一代升級產品，在采用國際先進的超大規模集成電路技術的基礎上，研發的新一代智能化、數字化、多功能的電動執行機構。非侵入式設計，通過手持遙控器即可對執行器的參數、功能進行設定、修正或組態設置。機電一體化的結構設計，造就了其優異的性能、輕巧美觀、調試簡單、操作方便的特點。更適合于和各種閥門、風門等配套，組成執行單元，廣泛應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制（HQM系列），又能滿足斷續控制的要求 （HQ系列）。
•液晶顯示
液晶屏幕以中文（可切換成英文）菜單實時顯示閥門的開度，并根據工作情況實時顯示報警信息，高亮度LED發光管指示閥門的開、關極限位置。
•控制方式
遠程開關量信號可控（可選遠程4~20mA電流信號量控制），就地操作旋鈕可現場調控閥門的位置。
•狀態指示
以繼電器觸點輸出來指示閥門的開、關限位及故障報警(可選4?20mA電流信號輸出反映閥門的開度)。
•免開蓋調試
工作參數設置、開關限位調試均可通過遠紅外遙控設定器操作完成，不需要打開電氣控制箱上蓋，避免了環境中的灰塵、潮氣等有害物質進入執行器的內部，極大地提高了電氣控制部分的可靠性。
•高智能化
集成度高、體積小、功能多、精度高、穩定性好、抗干擾性能好，智能化程度高。
•防護性
鋁合金外殼及箱體經表面磷化處理后具有很強的防腐能力，靜配合處配有“O”形圈、動配合處配有骨架油封的箱體達到IP67的防護等級，可選擇的防爆型箱體可適合于IIA、IIB級T1-T4級爆炸性混合物的1、2區場所等危險作業環境工作。
•高效低噪音
精密蝸輪蝸桿減速機構，間隙小、效率高、噪音低(最高50分貝)、壽命長。
【型號規格】液晶屏幕以中文（可切換成英文）菜單實時顯示閥門的開度，并根據工作情況實時顯示報警信息，高亮度LED發光管指示閥門的開、關極限位置。
•控制方式
遠程開關量信號可控（可選遠程4~20mA電流信號量控制），就地操作旋鈕可現場調控閥門的位置。
•狀態指示
以繼電器觸點輸出來指示閥門的開、關限位及故障報警(可選4?20mA電流信號輸出反映閥門的開度)。
•免開蓋調試
工作參數設置、開關限位調試均可通過遠紅外遙控設定器操作完成，不需要打開電氣控制箱上蓋，避免了環境中的灰塵、潮氣等有害物質進入執行器的內部，極大地提高了電氣控制部分的可靠性。
•高智能化
集成度高、體積小、功能多、精度高、穩定性好、抗干擾性能好，智能化程度高。
•防護性
鋁合金外殼及箱體經表面磷化處理后具有很強的防腐能力，靜配合處配有“O”形圈、動配合處配有骨架油封的箱體達到IP67的防護等級，可選擇的防爆型箱體可適合于IIA、IIB級T1-T4級爆炸性混合物的1、2區場所等危險作業環境工作。
•高效低噪音
精密蝸輪蝸桿減速機構，間隙小、效率高、噪音低(最高50分貝)、壽命長。
•自鎖性
蝸輪與蝸桿的自鎖性防止了執行器在斷電或斷信號的情況下的反轉現象。

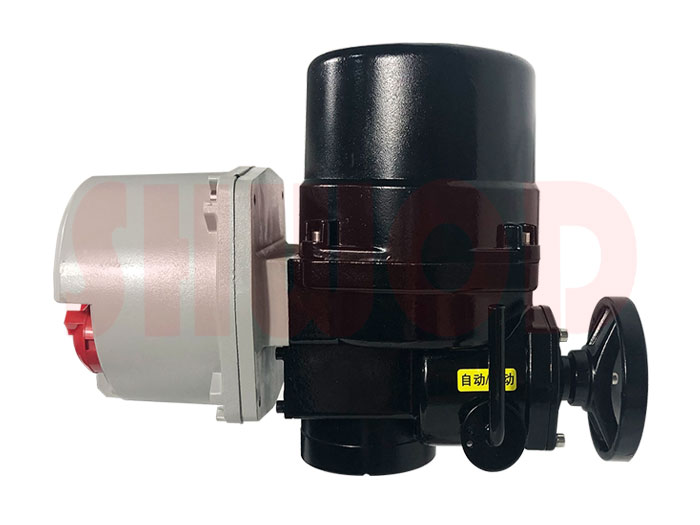

•離合器自動復位
具有獨特的機械式手/自動切換機構，手動操作通過扳動離合器分離手柄后實現，電機一旦接受電信號啟動，離合器能自動復位并使執行器恢復到自動狀態。

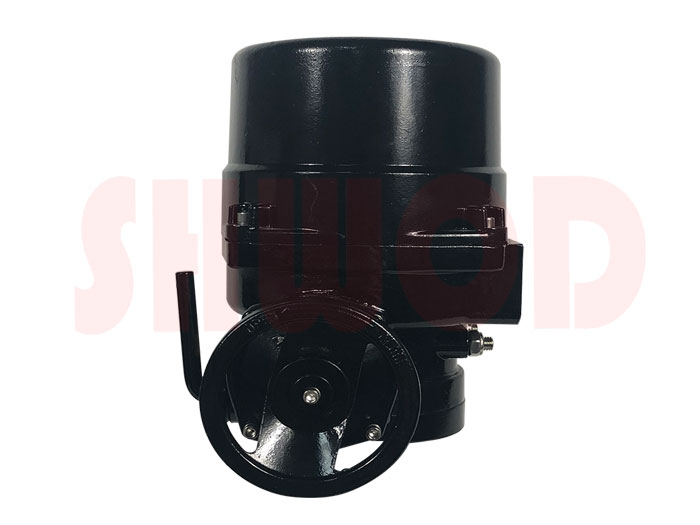

•操作手輪
手輪的尺寸設計保證了手動操作時的安全、省力。
•電機特性
根據電源要求而配置的單相或三相全封閉鼠籠式感應電機，啟動力矩大、轉動慣量小。
•接線方便、快捷
執行器的接線采用了插頭或插座方式。外接線接到插頭上，只要拔下插頭就能拆下執行器。插頭是防水、防爆的，這就避免了維護過程中重新接線而發生錯誤。
•絕對編碼位置傳感器
可選配絕對編碼位置傳感器，該傳感器采用非接觸式測量，具有極高的測量精度和超長的使用壽命。
【主要功能】
•遙控器設定、操作、復位功能
【主要功能】
•遙控器設定、操作、復位功能
•執行器閥位顯示功能
•執行器運行狀態顯示功能
•行程限位保護功能
•力矩保護功能
•觸點方式（常開/常閉）選擇功能
•瞬間反向保護功能
•故障自診斷功能
•兩線控制設置功能
•條件控制設置功能
•外部聯鎖設置功能
• ESD超越保護設置功能
•中斷設置功能
•狀態指示觸點功能
•電源相序自動調整功能
•電機過熱保護功能
【技術參數】
•防護等級：IP67
【技術參數】
•防護等級：IP67
•電源：110/220VAC ±10% 單相 50/60HZ+2% 380/440VAC±10% 三相 50/60HZ±2%
•行程：0 ~ 110°
•行程時間：參見表一、表二、表三
•輸出轉矩：參見表一、表二、表三
•環境溫度：-10°C ~+70°C （可選-30°C ~ +70°C ）
•限位觸點：250VAC/5A ,基本配置開、關方向電子限位。
•過橫觸點：250VAC/5A （ HQ10除外）基本配置為過力矩觸點無報警輸出。
•主要零件材料：
箱體：壓鑄鋁合金
外殼：壓鑄鋁合金
蝸輪：鐐青銅、鋁青銅
蝸桿：合金鋼
主軸：合金鋼
驅動套：鋼或鋁青銅
底座：球墨鑄鐵、可鍛鑄鐵
•表面處理：磷化處理
•外涂層：采用兩層漆面，金屬灰底漆、粉末噴涂表層
•潤滑：2號鋰基潤滑脂
•安裝：安裝底座符合ISO5211標準，具體見其安裝尺寸
•進線孔：一個M36X1.5和M22xL5螺孔（標準配置）或一個NPT3/4"和一個NPT1/4"螺孔，防爆型為專用的防爆螺紋管，其進線孔為兩個M20x1.5螺孔（注：如有特殊要求定貨時須注明進線孔的螺紋規格。）
【可選項說明】
•比例控制單元：結合位置指示單元，通過輸入4~20mA電流信號按比例控制閥門位置，并提供閥門位置的4~20mA電流輸出信號。
【可選項說明】
•比例控制單元：結合位置指示單元，通過輸入4~20mA電流信號按比例控制閥門位置，并提供閥門位置的4~20mA電流輸出信號。
•輔助限位指示觸點：對應閥門開、關限位提供干式觸點信號。
•防爆型：箱體與外殼具有防爆功能，防爆等級：ExdBT4 , 防護等級IP67，可適合于IIA、IIB級T1-T4級爆炸性混合物的1、2區場所等危險的環境中工作。
•轉角：120°、135°、180°、240°、270°、300°
•絕對編碼位置傳感器：非接觸式的絕對編碼位置傳感器取代位置電位器，具有極高的測量精度和超長的使用壽命。
智能型角行程電動執行器分為HQ開關型角行程執行器和HQM調節型角行程執行器。
HQ開關型角行程執行器為間歇工作型執行機構，適用于每小時啟動不超過60次的場合。HQ開關型執行器的連續工作時間為15分鐘，且連續工作時間與間隙時間之比為33.3%。
HQM調節型角行程執行器為連續調節型執行機構，對電機的控制采用了無開關觸點的固態繼電器，在調節轉矩以下可達到1200次/小時（單相除外）的動作頻度和50%的接通持續率工作，該系列執行器比HQ開關型執行器有更高的定位精度。HQM調節型執行器能很好地滿足絕大多數工業領域?qū)﹂]環自控回路執行單元的要求。選擇HQM調節型執行器時，應使閥門中途行程所需的轉矩不超過表二、表三中所對應的調節轉矩。
表一 HQ開關型角行程執行器的型號和規格（單相）
| 型號規格 | 上限輸出轉矩 | 額定轉矩 |
行程時間 60/50H |
閥門上限軸徑 | 電機功率 (F級) | 額定電流 | 手輪轉數 | 重量 |
|
單相 110V/220V |
||||||||
| N. m | N. m | S | mm | W | A | n | kg | |
| HQ10 | 100 | 85 | 14/17 | 22 | 25 | 1.30/0.60 | 8.5 | 11 |
| HQ20 | 200 | 125 | 17/20 | 22 | 40 | 1.60/0.80 | 10 | 12 |
| HQ30 | 300 | 160 | 17/20 | 22 | 45 | 1.70/1.10 | 10 | 13 |
| HQ40 | 400 | 235 | 20/25 | 32 | 50 | 2.00/1.20 | 12.5 | 17 |
| HQ50 | 500 | 420 | 20/25 | 32 | 90 | 3.60/1.70 | 12.5 | 19 |
| HQ60 | 600 | 500 | 24/29 | 42 | 90 | 3.60/1.70 | 14.5 | 22 |
| HQ80 | 800 | 670 | 24/29 | 42 | 140 | 4.00/2.00 | 14.5 | 23 |
| HQ100 | 1000 | 840 | 24/29 | 42 | 180 | 4.80/2.40 | 14.5 | 25 |
| HQ200 | 2000 | 1680 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
| HQ300 | 3000 | 2520 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
注：電機的起動電流約為額定電流的2倍
表二HQM調節型角行程執行器的型號和規格（單相）
| 型號規格 | 上限輸出轉矩 | 額定轉矩 |
行程時間 60/50H |
閥門上限軸徑 |
電機功率 (F級) |
電流 |
手輪 轉數 |
重量 |
|
單相 110V/220V |
||||||||
| N. m | N. m | S | mm | W | A | n | kg | |
| HQM10 | 100 | 55 | 14/17 | 22 | 25 | 1.30/0.58 | 8.5 | 11 |
| HQM20 | 200 | 105 | 17/20 | 22 | 45 | 1.70/0.95 | 10 | 13 |
| HQM30 | 300 | 165 | 17/20 |
